EC750SA/EC1000SA 可編程AC/DC 電源

型號：EC750SA/EC1000SA 品牌：日本NF

簡要描述：

日本NF EC750SA/EC1000SA可編程交直流電源。

免費咨詢：0571-86775300

發郵件給我們：13957105090@163.com

分享到： 1

可用于實驗室，生產線，嵌入電源等

除提供穩定的交流/直流之外，還搭載電源試驗所須的測量功能，電流限制，序列編程等功能。
而且，小型，輕量，具有大屏幕的顯示器。在研究室，生產線都可簡便使用。充實的保護功能和接口，也可作為嵌入式電源使用。

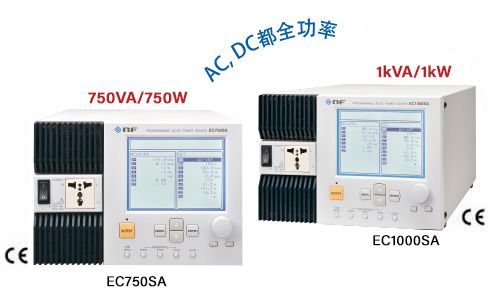

	750VA/750W 1kVA AC / 1kW DC
	最大輸出電壓 310V
	最大峰值電流最大輸出電流（實效值）的4倍
	測量功能、序列編程、電流限制、保護功能
	標準附帶控制軟件

Applications
具有穩定的輸出和多彩的功能，可作為家用電器，電子元件，汽車等廣范圍的試驗用電源。也可作為研究室的安定化電源使用。對應多樣的應用。
[ 例 ]		● LED驅動的輸入電壓試驗 最大輸出電壓310V 對應世界各地規格的90V-305V輸入 ● DC-DC轉換器評價 AC+DC模式對應噪音疊加試驗，脈動試驗 ● 驅動變壓器和感性負荷 DC偏置調整調整DC偏置電壓到0，防止磁場飽和


融合了NF的核心技術負反饋控制（模擬控制技術）與智能型數字控制的混合功率控制。需要寬頻帶，高速響應控制的，使用模擬技術。配合了負載條件的靈活控制的，則使用數字技術。充分發揮數字/模擬雙方的特點，提供高穩定的強勁輸出。

重視電源的根本

豐富多彩的輸出

AC、DC都能全功率輸出。在AC＋DC模式時，可在直流上疊加交流（正弦波、方波、任意波形）進行輸出。

•

	100V量程	200V量程	分辨率
輸出電壓	0V?155V	0V?310V	0.1V
最大電流	10A	5A	−
頻率	1Hz?550Hz		0.1Hz

•

	100V量程	200V量程	分辨率
輸出電壓	－220V?＋220V	－440V?＋440V	0.1V
最大電流	10A	5A	−

•

運行模式

并且、通過組合2種運行模式和4種信號源模式，可設定8種輸出模式?？筛鶕?jù)不同用途，選擇最佳模式。

運行模式	交流（AC）／直流（AC＋DC）
信號源模式	內部（INT）／外部（EXT）／內部＋外部（ADD）／外部同步（SYNC）

最大峰值電流

對于電容器輸入型整流負載，最大峰值電流可達到額定輸出電壓下最大輸出電流（實效值）的4倍。（波峰因數4）

限制功能

可用正負峰值和有效值設定最大輸出電流，并控制輸出電流。在突入電流的測定，試制品的評價過程中，由于負荷的異常運行發生異常電流時，起到保護作用。

保護功能

查出過電壓輸出，過電流輸出，電源部異常，操作面板等內部控制異常和內部溫度異常時，在面板上顯示并切斷輸出。

測量功能

本產品具有高精度的測量功能，不僅能精確測量電壓和電流和功率，還可以測量同步頻率、負載的功率因數和諧波電流。在大型顯示屏上，同時顯示設定值和測量值，具有良好的視覺效果。

測量項目		輸出電壓（有效值、直流平均值、峰值）
		輸出電流（有效值、直流平均值、峰值、峰值保持）
		輸出功率（有功功率、視在功率、無功功率）
		頻率（外部同步）
		負 載功率因數
		峰值系數（CF）
		輸出諧波電流（基波：50/60Hz、最高40次諧波）


測量結果與設定值	輸出諧波電流的測量

強化電源的應用能力

序列編程

編程重復試驗，多種條件的組合及長時間試驗等試驗?zāi)Ｊ讲⑤敵觥Ｊ褂酶綆У目刂栖浖?，?fù)雜的輸出式樣也可輕松編輯?？筛咝нM(jìn)行不同地域電源試驗及規格試驗的預備試驗。

序列功能簡介		步驟數	：	步驟數：最多255（1個序列內）、最短0.1ms/步
		參數	：	直流電壓、交流電壓、頻率、波形、階躍同步輸出 2bit

[ 例 ] 電壓變化測試模式舉例

接口/外部控制輸入輸出

通過各種接口和外部控制輸入輸出，靈活應對系統化、自動化。
也可以從PLC控制、用觸點控制。

	接口　RS-232、USB
	外部控制輸入輸出
	控制輸入：輸出ON/OFF、序列控制、讀取存儲內容
	狀態輸出：電源ON/OFF、輸出ON/OFF、保護動作、限流動作、輸出量程、序列　等

其他功能

外部信號輸入	EXT	：	放大外部信號、作為功率放大器來使用
	SYNC	：	內部信號源的頻率與外部信號同步
	ADD	：	在內部信號加算外部信號
輸出ON相位的設定	輸出ON時的相位可設定在0°-359.9°之間
設定范圍限制功能	設定正負輸出電壓和頻率的上限，下限
設定存儲	基本設定30套

追求電源的易操作性

小型·輕量

大型顯示器

實現了小型化和輕量化，重約9.7kg。節省空間，便于攜帶。

5.7英寸的大型液晶顯示屏同時顯示設定值和測量值，提高作業效率。

萬能型輸出插座

適用于世界各地的電源輸入

在前面板上配備了萬能型AC輸出插座。對應世界各國的電源插頭。

電源輸入為AC90V?250V，世界各國均可適用。
使用不受電源環境限制。

輸出波形

使用序列功能及任意波形制作功能，對應各種電源環境試驗。


1個周期的瞬時停電（序列功能）	相位0°到90°的瞬時停電（序列功能）


包含相位連續和相位不連續的瞬時停電（序列功能）	在基波上加算3次、5次、7次諧波（任意波形制作功能）
