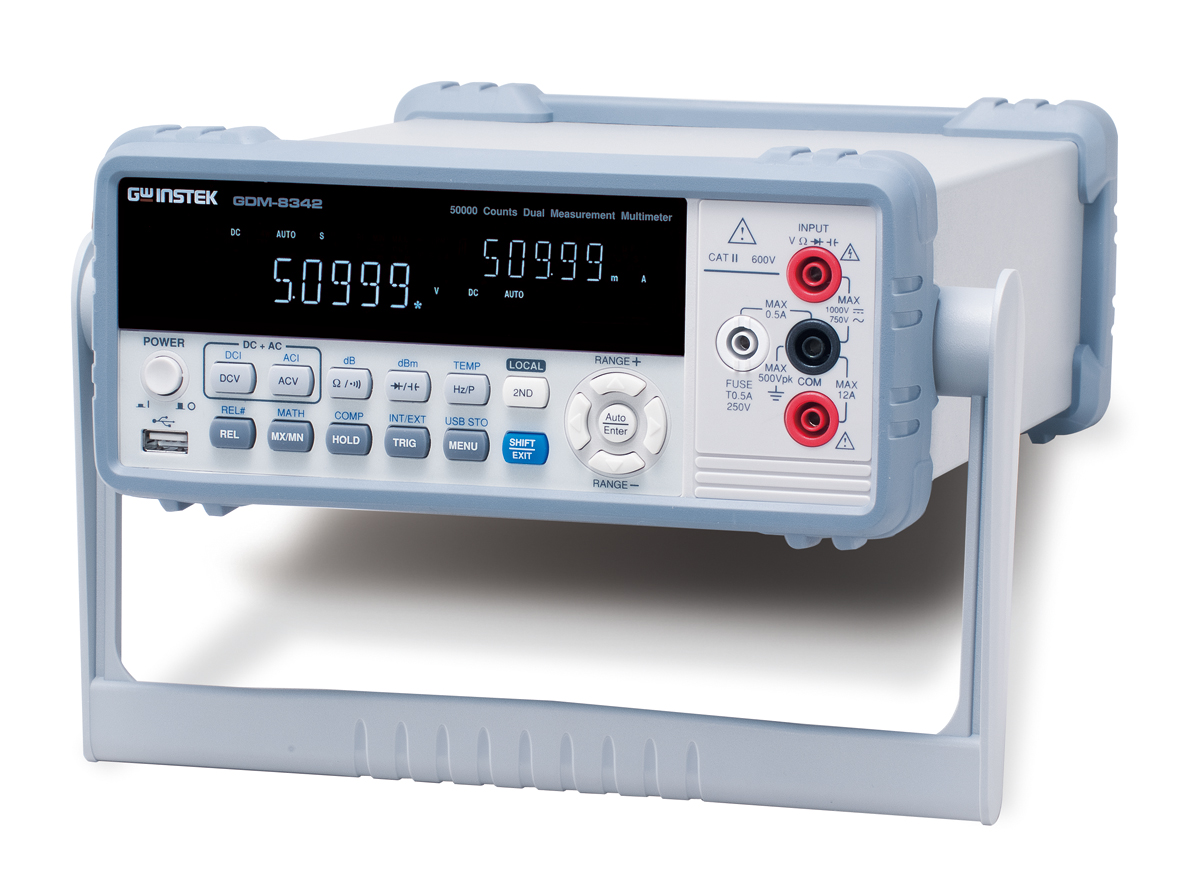

固緯電子推出新一代以USB為通訊接口的雙量測數字萬用表 – GDM-834x系列，該系列包含2個型號 – GDM-8341和GDM-8342，均搭配50000位數VFD雙顯示屏、0.02%直流電壓基本準確度和USB 通訊接口，為提供所有使用者量測上的準確性、清晰的數值觀測和連結計算機的便利性。
該系列萬用表支持一般萬用表所擁有的基本量測項目外，甚至還配有可量測電容和溫度的能力。此外該系列也提供了多樣的輔助性功能，來協助符合制程測試、教學實驗和檢驗場合時的量測應用需要。
另外，在資料獲取和儲存方面，全系列機型除了可以透過標準配備的USB界面來編寫程序讀取外；GDM-8342在前面板上，還提供了可以直接使用U盤來儲存量測資料的功能，同時GDM-8342還提供可選購的GPIB接口(需于出廠前加裝)，以符合多數使用自動量測系統者的習慣。
備注: 下列規格萬用表需熱機30分鐘且操作于單一量測和慢速下
|
功能
|
檔位 (*2)
|
分辨率
|
輸入電阻...等等
|
精確度(*1)
1年
23°C±5°C
|
|
直流電壓
|
500.00 mV
|
10μV
|
10MΩ or >10GΩ
|
0.02 + 4
|
|
5.0000 V
|
100μV
|
10MΩ or >10GΩ
|
0.02 + 4
|
|
50.000 V
|
1mV
|
11.11MΩ
|
0.02 + 4
|
|
500.00 V
|
10mV
|
10.1MΩ
|
0.02 + 4
|
|
1000.0 V
|
100mV
|
10MΩ
|
0.02 + 4
|
|
電阻
|
500.00 Ω
|
10mΩ
|
0.83mA
|
0.10 + 5 (*3)
|
|
5.0000 kΩ
|
100mΩ
|
0.83mA
|
0.10 + 3 (*3)
|
|
50.000 kΩ
|
1Ω
|
83μA
|
0.10 + 3
|
|
500.00 kΩ
|
10Ω
|
8.3μA
|
0.10 + 3
|
|
5.0000 MΩ
|
100Ω
|
830nA
|
0.10 + 3
|
|
50.000 MΩ
|
1kΩ
|
560nA//10 MΩ
|
0.30 + 3
|
|
直流電流
|
500.00 μA
|
10nA
|
0.06V max.
|
0.05 + 5
|
|
5.0000 mA
|
100nA
|
0.6V max.
|
0.05 + 4
|
|
50.000 mA
|
1μA
|
0.14V max.
|
0.05 + 4
|
|
500.00 m A
|
10μA
|
1.4V max.
|
0.10 + 4
|
|
5.0000 A
|
100μA
|
0.5V max.
|
0.25 + 5
|
|
10.000 A
|
1mA
|
0.8V max.
|
0.25 + 5
|
|
短路蜂鳴
|
5000.0 Ω
|
100mΩ
|
0.83mA
|
0.10 + 5
|
|
二極管測試
|
5.0000 V
|
100μV
|
0.83mA
|
0.05 + 5
|
|
電容
|
5.000 nF: 0.5~1nF
|
0.001nF
|
8.3μA
|
2.00 + 20
|
|
5.000 nF: 1~5nF
|
0.001nF
|
8.3μA
|
2.00 + 10
|
|
50.00 nF: 5~10nF
|
0.01nF
|
8.3μA
|
2.00 + 30
|
|
50.00 nF: 10~50nF
|
0.01nF
|
8.3μA
|
2.00 + 10
|
|
500.0 nF
|
0.1nF
|
83μA
|
2.00 + 4
|
|
5.000 μF
|
1nF
|
0.56mA
|
2.00 + 4
|
|
50.00 μF
|
10nF
|
0.83mA
|
2.00 + 4
|
|
交流(或交流+直流)電壓
True RMS
(*4/*5/*6)
|
500.00 mV
|
10μV
|
30Hz – 50Hz
|
1.00 + 40
|
|
50Hz – 10kHz
|
0.50 + 40
|
|
10kHz – 30kHz
|
2.00 + 60
|
|
30kHz – 100kHz
|
3.00 + 120
|
|
5.0000 V
|
100μV
|
30Hz – 50Hz
|
1.00 + 20
|
|
50Hz – 10kHz
|
0.35 + 15
|
|
10kHz – 30kHz
|
1.00 + 20
|
|
30kHz – 100kHz
|
3.00 + 50
|
|
50.000 V
|
1mV
|
30Hz – 50Hz
|
1.00 + 20
|
|
50Hz – 10kHz
|
0.35 + 15
|
|
10kHz – 30kHz
|
1.00 + 20
|
|
30kHz – 100kHz
|
3.00 + 50
|
|
500.00 V
|
10mV
|
30Hz – 50Hz
|
------
|
|
50Hz – 10kHz
|
0.50 + 15
|
|
10kHz – 30kHz
|
1.00 + 20
|
|
30kHz – 100kHz
|
3.00 + 50
|
|
750.0 V
|
100mV
|
30Hz – 50Hz
|
------
|
|
50Hz – 10kHz
|
0.50 + 15
|
|
10kHz – 30kHz
|
------
|
|
30kHz – 100kHz
|
------
|
|
交流(或交流+直流)電流
True RMS
(*4/*5/*6)
|
500.00 μA
|
10nA
|
30Hz – 50Hz
|
1.50 + 50
|
|
50Hz – 2kHz
|
0.50 + 40
|
|
2kHz – 5kHz
|
1.50 + 50
|
|
5kHz – 20kHz
|
3.00 + 75
|
|
5.0000 mA
|
100nA
|
30Hz – 50Hz
|
1.50 + 40
|
|
50Hz – 2kHz
|
0.50 + 20
|
|
2kHz – 5kHz
|
1.50 + 40
|
|
5kHz – 20kHz
|
3.00 + 60
|
|
50.000 mA
|
1μA
|
30Hz – 50Hz
|
1.50 + 40
|
|
50Hz – 2kHz
|
0.50 + 20
|
|
2kHz – 5kHz
|
1.50 + 40
|
|
5kHz – 20kHz
|
3.00 + 60
|
|
500.00 mA
|
10μA
|
30Hz – 50Hz
|
1.50 + 40
|
|
50Hz – 2kHz
|
0.50 + 20
|
|
2kHz – 5kHz
|
1.50 + 40
|
|
5kHz – 20kHz
|
3.00 + 60
|
|
5.0000 A
|
100μA
|
30Hz – 50Hz
|
2.00 + 40
|
|
50Hz – 2kHz
|
0.50 + 30
|
|
10.000 A
|
1mA
|
30Hz – 50Hz
|
2.00 + 40
|
|
50Hz – 2kHz
|
0.50 + 30
|
|
頻率
|
10Hz – 500Hz
|
------
|
------
|
0.01 + 5
|
|
500Hz – 500kHz
|
0.01 + 3
|
|
500kHz – 1MHz
|
0.01 + 5
|
|
溫度 (*7)
(熱電偶)(僅GDM-8342)
|
-200 °C ~ +300 °C
|
0.1 °C
|
J / T / K
|
2 °C (typical)
|
|
顯示
|
雙色VFD顯示屏
|
|
界面
|
USB Device, USB Host (僅GDM-8342), GPIB (選購,僅GDM-8342適用)
|
|
使用電源
|
AC 100 V / 120 V / 220 V / 240 V ±10%, 50-60Hz
|
|
消耗功率
|
較大15VA
|
|
尺寸
|
265(寬) x 107(高) x 302(深) mm
|
|
重量
|
約2.9公斤, 不包含附件
|
1. 準確度 = +/- (讀值% + 分辨率位數)
2. 各功能檔位允許2%過檔位顯示, 10A檔則允許20%的過檔位顯示
3. REL功能開啟
4. AC+DC量測時, 以AC耦合
5. AC+DC量測準確度, 相當于AC量測準確度加上10位數的分辨率誤差
6. 交流量測之特性, 為> 5%檔位之正弦波輸入
7. 溫度規格之準確度, 不包括測試線/棒之誤差
