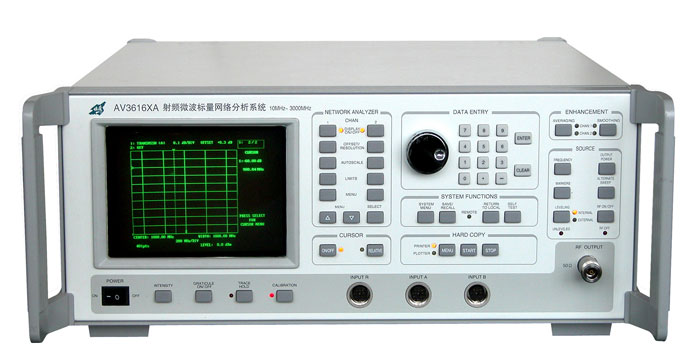

AV3616X/XA是射頻/微波標量網絡分析系統，它把高精度掃源與復雜的網絡分析儀合二為一，外配合適的檢波器和高方向性駐波比自動測試器，具有傳輸損耗、反射損耗及絕對功率的測試能力，可以廣泛應用于濾波器、雙工器、混頻器、接收機、放大器等的測量。
主要特點：
● 71dB動態范圍
● 光標功能
● 頻標功能
● 內置極限測試
由于以上特點，AV3616X/XA系列標網可以輕松的測試濾波器、放大器、衰減器等被測件的幅頻特性。
● 71dB動態范圍
71dB動態范圍可以滿足市場上一般微波產品的幅頻特性測試
● 光標功能
光標功能可以在測試時讀出被測件頻響的較大、較小值等參數，在測試濾波器時也可以讀出3dB帶寬等參數。
● 頻標功能
頻標功能可以根據需要設置需觀測的頻率點的幅度值。
● 內置極限測試
極限測試功能可以讓用戶根據被測件的指標設置兩個極限值，這樣在測試時就可以輕松的判斷被測件的指標合格與否。
典型應用：下圖是介紹用AV3616測試帶通濾波器的圖形
技術規范：
|
主機指標 |
AV3616X |
AV3616XA |
|
頻率范圍 |
10MHz～8.6GHz |
10MHz～3.0GHz |
|
頻率準確度 |
±200KHz |
±200KHz(10MHz～50MHz)
±100KHz(50MHz～3.0GHz) |
|
頻率分辨率 |
100KHz |
100KHz |
|
剩余調頻 |
＜10KHz(峰值) |
＜10KHz(峰值) |
|
穩幅輸出功率 |
＞+10dBm(10MHz～8.0GHz)
+7dBm(8.0～8.6GHz) |
＞+11dBm |
|
功率準確度 |
＜±1.5dBm±0.4dB/10dBstep |
＜±1.5dBm±0.4dB/10dBstep |
|
功率平坦度 |
＜±0.7dB(23℃±5℃) |
＜±1.5dB(23℃±5℃) |
|
源駐波比 |
＜1.5 |
1.5 |
|
諧波 |
＜-35dBc(＜2.0GHz)
＜-40dBc(＞2.0GHz) |
＜-35dBc |
|
非諧波 |
＜-40dBc(＜2.0GHz)
＜-45dBc(＞2.0GHz) |
＜-40dBc |
|
通道動態范圍 |
+16～-55dBm |
+16～-55dBm |
|
通道準確度 |
＜±0.4(+16～-40dBm)
＜±0.9(-40～-50dBm)
＜±1.2(-50～-55dBm) |
＜±0.4(+16～-40dBm)
＜±0.9(-40～-50dBm)
＜±1.2(-50～-55dBm) |
|
檢波器 |
AV10314A |
AV10314B |
|
頻率范圍 |
10MHz～8.6GHz |
10MHz～3.0GHz |
|
駐波比 |
＜2.0(＜50MHz)
＜1.4(≥50MHz) |
＜2.0(＜50MHz)
＜1.2(≥50MHz) |
|
平坦度 |
±0.5dB |
±0.5dB |
|
駐波比自動測試器 |
AV10615B |
AV10615A |
|
頻率范圍 |
10MHz～8.6GHz |
10MHz～3.0GHz |
|
方向性 |
＞36dB |
＞40dB |
|
測試端口駐波比 |
＜1.25 |
＜1.25 |
注：數據適用于25℃±5℃。
訂貨信息：
● 主機：AV3616X/XA射頻/微波標量網絡分析系統
● 標配：電源線、用戶手冊、用戶反饋意見表
● 選件：
|
序號 |
名稱 |
型號 |
說明 |
|
1 |
檢波器 |
AV10314A/B |
傳輸參數的測量 |
|
2 |
電橋 |
AV10615A/B |
反射參數的測量 |
|
3 |
70dB程控步進衰減器 |
|
70dB的功率輸出范圍 |
|
4 |
打印機 |
HP DESKJET 840C |
測試的圖形和數據輸出打印 |
